Frankenschnellweg Nürnberg

Objekt- & Tragwerksplaner: Schüßler-Plan

Auftraggeber: Stadt Nürnberg, SÖR

Software: SOFiCAD für Schemapläne und Absteckung sowie Detailausarbeitung

Software: Autodesk Revit und Dynamo für Vollparametrisierte Modellierung, Planableitung und Bauteil basierte Mengenermittlung

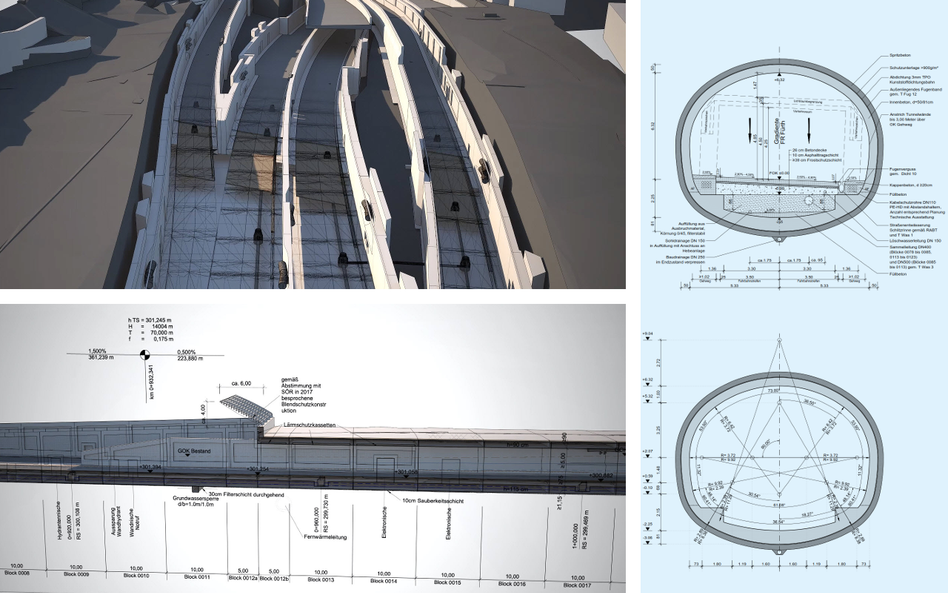

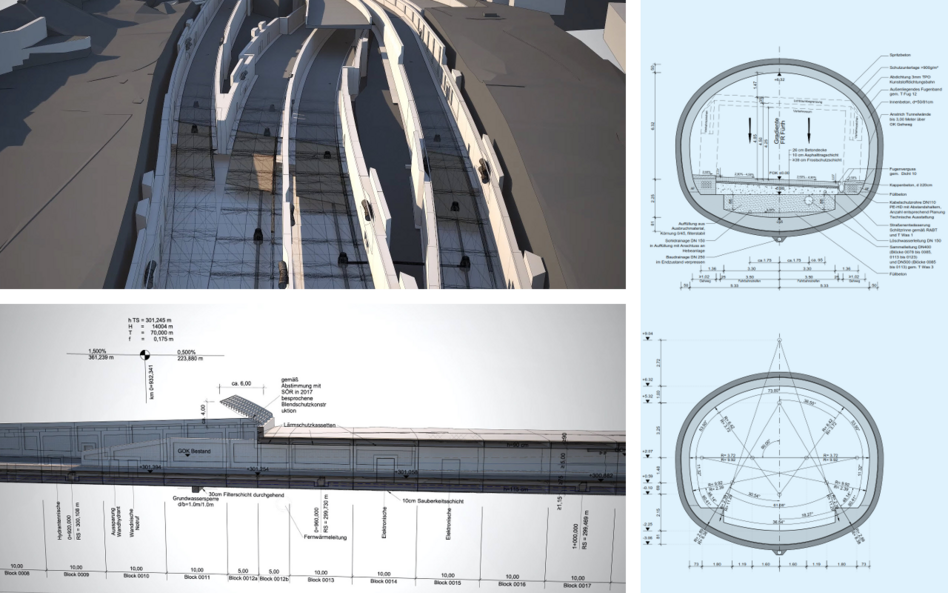

Links oben ist eine Visualiserung einer offenen Tunnelbauweise zu sehen. Links unten ist eine Längsabwicklung des Tunnels dargestellt. Auf der rechten Seite sind zwei Querschnitte des Tunnels in bergmännischer Bauweise dargestellt.

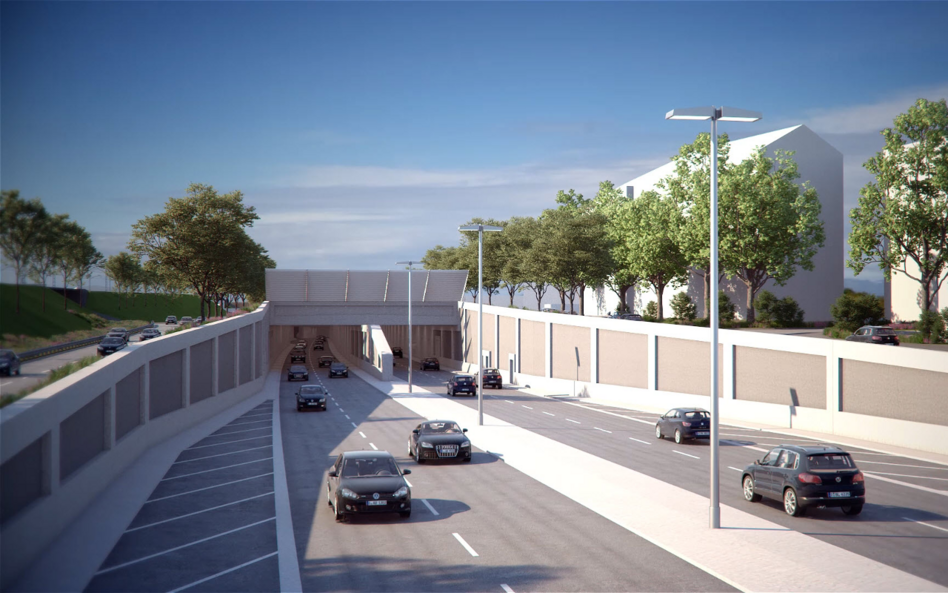

Visualisierung der Tunneleinfahrt einer Schnellstraße, auf der in beide Richtungen schwarze Autos von verschiedenen Marken fahren. Der Himmel ist leicht bewölkt. Rechts und links der Straße stehen Laubbäume und zwsichen den Fahrspuren Straßenlaternen.

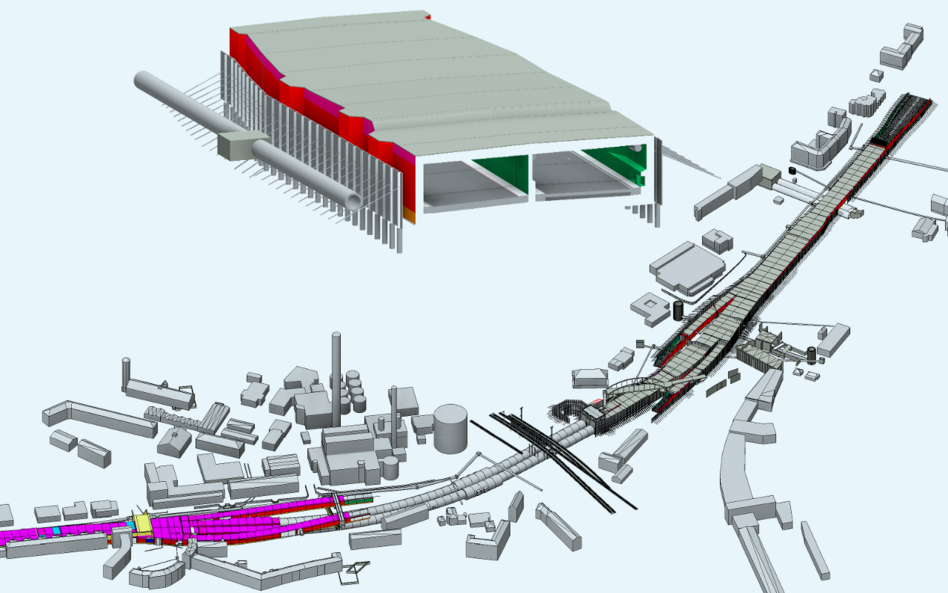

auf hellblauem Hintergrund ist ein hochkomplexes 3D-Modell eines Tunnels inkl. Umgebungsbebauung dargestellt.
